环形接近开关 近接开关-F3N系列

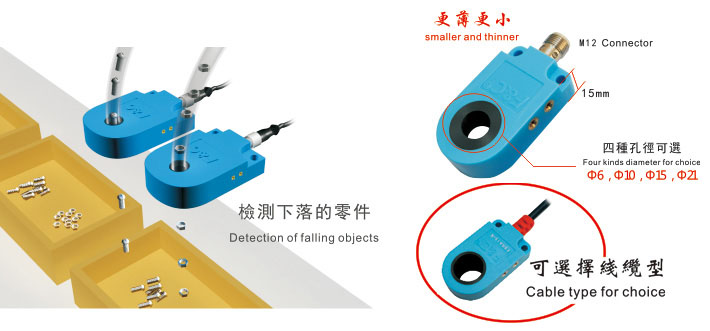

环形接近开关，金属检测/流速检测。 |
| |
| Feature/特点 |
可选择Φ6，Φ10，Φ15，Φ21mm圆孔大小；
FSNA06系列最小检测物为Φ1mm;
标准检测物：铁或钢，M12连接器接线，性能稳定；
可检测螺母、螺杆、钢钉、垫片、拉钉、承轴、钢球、弹簧等零件。
Procurement/订购指南
Category
类别 |
Model
型号 |
Detection mode
检出方式 |
Detection distance
检测距离 |
Detected objects
检测最小物体 |
Entry cable
出线方式 |
3D files
3D文档 |
 |
FSNA06-ND |
NPN.NO |
▆ 6mm |
φ3*2 圆锥 |
M12连接器
2M线 四芯 |
|
| FSNA06-PD |
PNP.NO |
 |
FSNA10-ND |
NPN.NO |
▆▆ 10mm |
φ4*3 圆锥 |
M12连接器
2M线 四芯 |
|
| FSNA10-PD |
PNP.NO |
 |
FSNA15-ND |
NPN.NO |
▆▆ 15mm |
φ5*4 圆锥 |
M12连接器
2M线 四芯 |
|
| FSNA15-PD |
PNP.NO |
 |
FSNA21-ND |
NPN.NO |
▆▆▆ 21mm |
φ6*12 圆锥 |
M12连接器
2M线 四芯 |
|
| FSNA21-ND |
PNP.NO |
|
注：“D”表示为直接连接器式；"N"为npn输出常开；"P“为pnp输出常开；
Specifications/规格表
Specifications/规格表 |
圆环形接近开关 |
| Model/型号 |
FSNA06 系列 |
FSNA10 系列 |
FSNA15系列 |
FSNA21 系列 |
Scanning distance/检出距离 |
6mm |
10mm |
15mm |
21mm |
Recommened distance/建议距离 |
6mm |
10mm |
15mm |
21mm |
Standard sensing object/标准检测物 |
φ3*2 圆锥
|
φ4*3 圆锥 |
φ5*4 圆锥 |
φ6*12 圆锥 |
Response friquwncy/反应频率 |
1KHZ |
Hysteresis/磁带 |
2%≤sensing distance |
Operating voltage/ 工作电压 |
DC:10～30VDC±10% |
Current consumption/ 消耗电流 |
DC:≤15mA No—Load |
Load current/ 负载电流 |
DC:30V 200mA Max |
Leakage current/ 漏电电流 |
DC:≤10uA no-Load |
Residual votage/ 残余电压 |
DC:≤1.5V at 200mA |
Operating temperature/ 工作温度范围 |
-20°C～+70°C |
Material/外观材质 |
PVC |
Wiring method/出线方式 |
M12连接器 四芯 |
Protection degree/ 防水等级 |
IP67 |

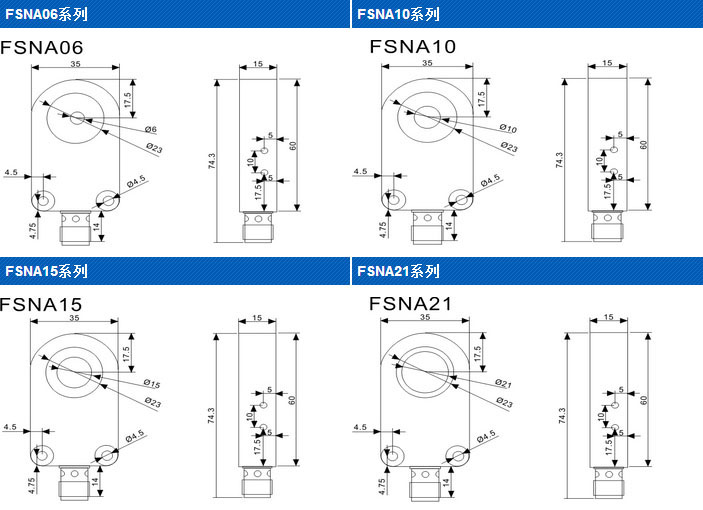

DiMensions/外型尺寸图（单位：mm）

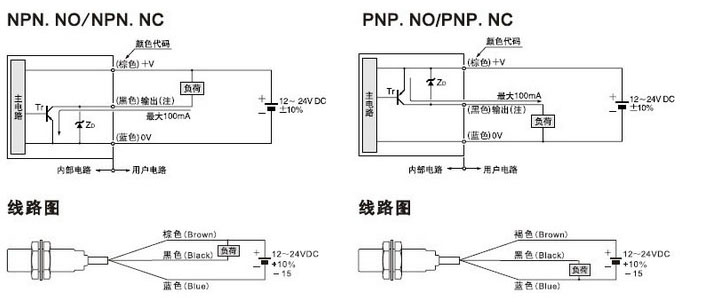

Wiring schemes/接线图
