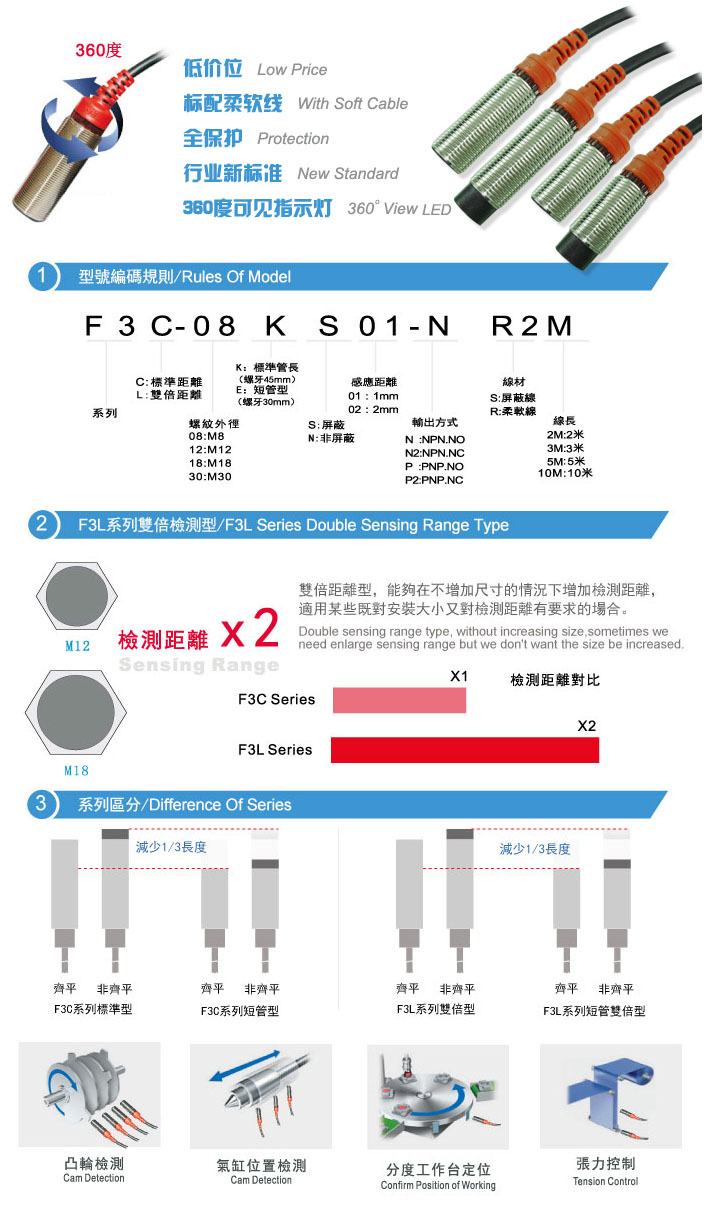

F3C/F3L系列接近开关 360度可视带保护套管
标准管、短管、双倍检测型可选。

　Feature/特点

圆型近接开关-F3C/L M8/M12/M18/M30系列：
全新电路设计，360度可视指示灯；
红色保护套管，线缆防折保护；
清晰易见的LED指示灯
有常规型、短管型、双倍检测距离型可选；
柔软线缆，经济型。

Procurement/订购指南

Category 类别	Model 型号(点击查看尺寸图)	Det- mode 检出方式	Detect-distance 检测距离	Deteted objects 检测最小物体	Entry cable 出线方式
M8系列
M8标准型、齐平	F3C-08KS01-N R2M	NPN.NO	▆ 1mm	8×8×1(iron)	φ3×2M/3-wires(3线制)
	F3C-08KS01-N2 R2M	NPN.NC
	F3C-08KS01-P R2M	PNP.NO
	F3C-08KS01-P2 R2M	PNP.NC
M8标准型、非齐平	F3C-08KN02-N R2M	NPN.NO	▆ 2mm	8×8×1(iron)	φ3×2M/3-wires(3线制)
	F3C-08KN02-N2 R2M	NPN.NC
	F3C-08KN02-P R2M	PNP.NO
	F3C-08KN02-P2 R2M	PNP.NC
M8短管型、齐平	F3C-08ES01-N R2M	NPN.NO	▆ 1mm	8×8×1(iron)	φ3×2M/3-wires(3线制)
	F3C-08ES01-N2 R2M	NPN.NC
	F3C-08ES01-P R2M	PNP.NO
	F3C-08ES01-P2 R2M	PNP.NC
M8短管型、非齐平	F3C-08EN02-N R2M	NPN.NO	▆ 2mm	8×8×1(iron)	φ3×2M/3-wires(3线制)
	F3C-08EN02-N2 R2M	NPN.NC
	F3C-08EN02-P R2M	PNP.NO
	F3C-08EN02-P2 R2M	PNP.NC
M8双倍型、齐平	F3L-08KS02-N R2M	NPN.NO	▆ 2mm	8×8×1(iron)	φ3×2M/3-wires(3线制)
	F3L-08KS02-N2 R2M	NPN.NC
	F3L-08KS02-P R2M	PNP.NO
	F3L-08KS02-P2 R2M	PNP.NC
M8双倍型、非齐平	F3L-08KN04-N R2M	NPN.NO	▆ ▆ 4mm	12×12×1(iron)	φ3×2M/3-wires(3线制)
	F3L-08KN04-N2 R2M	NPN.NC
	F3L-08KN04-P R2M	PNP.NO
	F3L-08KN04-P2 R2M	PNP.NC
M8双倍短管型、齐平	F3L-08ES02-N R2M	NPN.NO	▆ 2mm	8×8×1(iron)	φ3×2M/3-wires(3线制)
	F3L-08ES02-N2 R2M	NPN.NC
	F3L-08ES02-P R2M	PNP.NO
	F3L-08ES02-P2 R2M	PNP.NC
M8双倍短管型、非齐平	F3L-08EN04-N R2M	NPN.NO	▆ ▆ 4mm	12×12×1(iron)	φ3×2M/3-wires(3线制)
	F3L-08EN04-N2 R2M	NPN.NC
	F3L-08EN04-P R2M	PNP.NO
	F3L-08EN04-P2 R2M	PNP.NC
M12系列
M12标准型、齐平	F3C-12KS02-N R2M	NPN.NO	▆ 2mm	12×12×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-12KS02-N2 R2M	NPN.NC
	F3C-12KS02-P R2M	PNP.NO
	F3C-12KS02-P2 R2M	PNP.NC
M12标准型、非齐平	F3C-12KN04-N R2M	NPN.NO	▆ ▆ 4mm	12×12×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-12KN04-N2 R2M	NPN.NC
	F3C-12KN04-P R2M	PNP.NO
	F3C-12KN04-P2 R2M	PNP.NC
M12短管型、齐平	F3C-12ES02-N R2M	NPN.NO	▆ 2mm	12×12×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-12ES02-N2 R2M	NPN.NC
	F3C-12ES02-P R2M	PNP.NO
	F3C-12ES02-P2 R2M	PNP.NC
M12短管型、非齐平	F3C-12EN04-N R2M	NPN.NO	▆ ▆ 4mm	12×12×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-12EN04-N2 R2M	NPN.NC
	F3C-12EN04-P R2M	PNP.NO
	F3C-12EN04-P2 R2M	PNP.NC
M12双倍型、齐平	F3L-12KS04-N R2M	NPN.NO	▆ ▆ 4mm	12×12×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-12KS04-N2 R2M	NPN.NC
	F3L-12KS04-P R2M	PNP.NO
	F3L-12KS04-P2 R2M	PNP.NC
M12双倍型、非齐平	F3L-12KN08-N R2M	NPN.NO	▆ ▆▆ 8mm	24×24×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-12KN08-N2 R2M	NPN.NC
	F3L-12KN08-P R2M	PNP.NO
	F3L-12KN08-P2 R2M	PNP.NC
M12双倍短管型、齐平	F3L-12ES04-N R2M	NPN.NO	▆ ▆ 4mm	12×12×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-12ES04-N2 R2M	NPN.NC
	F3L-12ES04-P R2M	PNP.NO
	F3L-12ES04-P2 R2M	PNP.NC
M12双倍短管型、非齐平	F3L-12EN08-N R2M	NPN.NO	▆ ▆▆ 8mm	24×24×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-12EN08-N2 R2M	NPN.NC
	F3L-12EN08-P R2M	PNP.NO
	F3L-12EN08-P2 R2M	PNP.NC
M18系列
M18标准型、齐平	F3C-18KS05-N R2M	NPN.NO	▆ ▆ 5mm	18×18×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-18KS05-N2 R2M	NPN.NC
	F3C-18KS05-P R2M	PNP.NO
	F3C-18KS05-P2 R2M	PNP.NC
M18标准型、非齐平	F3C-18KN08-N R2M	NPN.NO	▆ ▆ ▆ 8mm	24×24×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-18KN08-N2 R2M	NPN.NC
	F3C-18KN08-P R2M	PNP.NO
	F3C-18KN08-P2 R2M	PNP.NC
M18短管型、齐平	F3C-18ES05-N R2M	NPN.NO	▆ ▆ 5mm	18×18×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-18ES05-N2 R2M	NPN.NC
	F3C-18ES05-P R2M	PNP.NO
	F3C-18ES05-P2 R2M	PNP.NC
M18短管型、非齐平	F3C-18EN08-N R2M	NPN.NO	▆ ▆ ▆ 8mm	24×24×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-18EN08-N2 R2M	NPN.NC
	F3C-18EN08-P R2M	PNP.NO
	F3C-18EN08-P2 R2M	PNP.NC
M18双倍型、齐平	F3L-18KS08-N R2M	NPN.NO	▆ ▆ ▆ 8mm	24×24×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-18KS08-N2 R2M	NPN.NC
	F3L-18KS08-P R2M	PNP.NO
	F3L-18KS08-P2 R2M	PNP.NC
M18双倍型、非齐平	F3L-18KN16-N R2M	NPN.NO	▆ ▆ ▆ 16mm	48×48×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-18KN16-N2 R2M	NPN.NC
	F3L-18KN16-P R2M	PNP.NO
	F3L-18KN16-P2 R2M	PNP.NC
M18短管双倍型、齐平	F3L-18ES08-N R2M	NPN.NO	▆ ▆ ▆ 8mm	24×24×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-18ES08-N2 R2M	NPN.NC
	F3L-18ES08-P R2M	PNP.NO
	F3L-18ES08-P2 R2M	PNP.NC
M18短管双倍型、非齐平	F3L-18EN16-N R2M	NPN.NO	▆ ▆ ▆ 16mm	48×48×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-18EN16-N2 R2M	NPN.NC
	F3L-18EN16-P R2M	PNP.NO
	F3L-18EN16-P2 R2M	PNP.NC
M30系列
M30标准型、齐平	F3C-30KS10-N R2M	NPN.NO	▆ ▆ ▆ 10mm	30×30×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-30KS10-N2 R2M	NPN.NC
	F3C-30KS10-P R2M	PNP.NO
	F3C-30KS10-P2 R2M	PNP.NC
M30标准型、非齐平	F3C-30KN15-N R2M	NPN.NO	▆ ▆ ▆ 15mm	45×45×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-30KN15-N2 R2M	NPN.NC
	F3C-30KN15-P R2M	PNP.NO
	F3C-30KN15-P2 R2M	PNP.NC
M30短管型、齐平	F3C-30ES10-N R2M	NPN.NO	▆ ▆ ▆ 10mm	30×30×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-30ES10-N2 R2M	NPN.NC
	F3C-30ES10-P R2M	PNP.NO
	F3C-30ES10-P2 R2M	PNP.NC
M30短管型、非齐平	F3C-30EN15-N R2M	NPN.NO	▆ ▆ ▆ 15mm	45×45×1(iron)	φ4.0×2M/3-wires(3线制)
	F3C-30EN15-N2 R2M	NPN.NC
	F3C-30EN15-P R2M	PNP.NO
	F3C-30EN15-P2 R2M	PNP.NC
M30双倍型、齐平	F3L-30KS15-N R2M	NPN.NO	▆ ▆ ▆ 15mm	45×45×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-30KS15-N2 R2M	NPN.NC
	F3L-30KS15-P R2M	PNP.NO
	F3L-30KS15-P2 R2M	PNP.NC
M30双倍型、非齐平	F3L-30KN20-N R2M	NPN.NO	▆ ▆ ▆ ▆ 20mm	60×60×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-30KN20-N2 R2M	NPN.NC
	F3L-30KN20-P R2M	PNP.NO
	F3L-30KN20-P2 R2M	PNP.NC
M30短管双倍型、齐平	F3L-30ES15-N R2M	NPN.NO	▆ ▆ ▆ 15mm	45×45×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-30ES15-N2 R2M	NPN.NC
	F3L-30ES15-P R2M	PNP.NO
	F3L-30ES15-P2 R2M	PNP.NC
M30短管双倍型、非齐平	F3L-30EN20-N R2M	NPN.NO	▆ ▆ ▆ ▆ 20mm	60×60×1(iron)	φ4.0×2M/3-wires(3线制)
	F3L-30EN20-N2 R2M	NPN.NC
	F3L-30EN20-P R2M	PNP.NO
	F3L-30EN20-P2 R2M	PNP.NC

注：“D”表示为直接连接器式；"N"为npn输出常开；"P“为pnp输出常开；
Specifications/规格表

Response frequency/反应频率	1000Hz/800Hz
Hysteresis/反差距离	10%≤sensing distance
Operating voltage/ 工作电压	DC:10～30VDC±10%/可定制5V
Current consumption/ 消耗电流	DC:≤8mA No—Load
Load current/ 负载电流	DC:30V 200mA Max
Leakage current/ 漏电电流	DC:≤0.01mA no-Load
Residual votage/ 残余电压	DC:≤1.5VDC No-load
Operating temperature/ 工作温度范围	-20°C～+70°C
Material/外观材质	PBTand SUS304
Wiring method/出线方式	2M/3-wires/(3线制)
Protection degree/ 防水等级	IP67

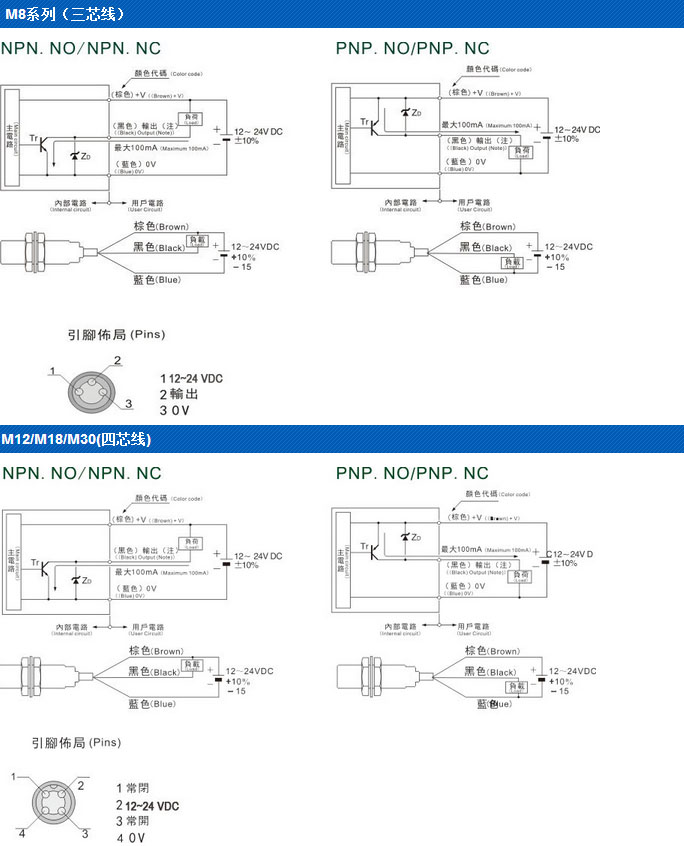

DiMensions/外型尺寸图（单位：mm）
