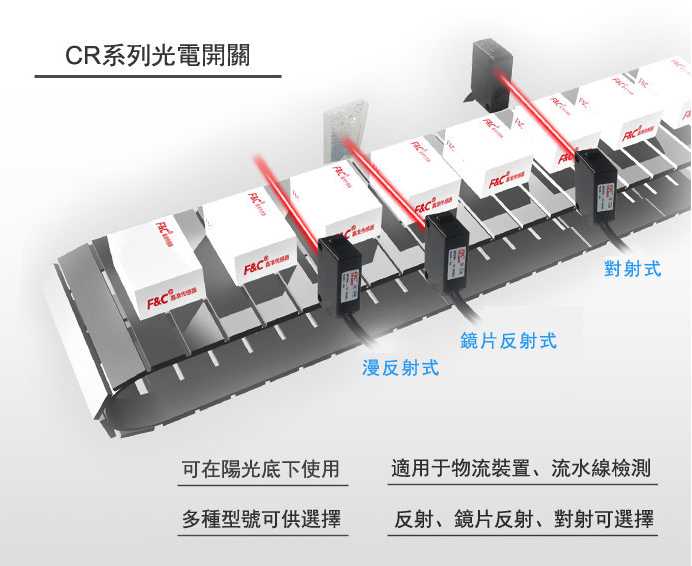

抗阳光型光电传感器光电传感器-CR系列
通用型光电传感器抗阳光型光电传感器，长距离检测。

　Feature/特点

最适用于物流装置的通用光电开关；
标准偏光的镜片反射型;
密封性为IP67的一体成形结构;
长距离检测对照型 10m，反射型0.8m偏光镜片反射型2m;
全球范围(EN规格产品)(备有NPN、PNP适用);
不受任何光线影响;
可以在太阳光照射下使用，不会影响检测距离。

Procurement/订购指南

抗阳光型
Category 类别>	Model 型号	Detection mode 检出方式	Detection distance 检测距离	Detect the smallest objects 检测最小物体	Entry cble 出线方式
	CR-500Z CR-500Z/15D	NPN.NO.NC	▆ ▆ ▆ ▆ ▆ 5m	φ3不透明物体	φ4×2M/3(3线制)+φ4×2M/2(2线制) 或引线连接器式
	CR-500ZP CR-500ZP/15D	PNP.NO,NC
	CR-200Z CR-200Z/15D	NPN.NO.NC	▆ ▆ ▆ 2m	φ5不透明物体	φ4×2M/3-wires(3线制) 或引线连接器式
	CR-200ZP CR-200ZP/15D	PNP.NO.NC
	CR-40Z CR-40Z/15D	NPN.NO.NC	▆ 40cm	10mm×10mm白纸	φ4×2M/3-wires(3线制) 或引线连接器式
	CR-40ZP CR-40ZP/15D	PNP.NO.NC
注：带“/15D”表示为150mm出线的连接器式；“Z”表示为抗阳光型，“P”表示PNP。
普通型
Category 类别	Model 型号	Detection mode 检出方式	Detection distance 检测距离	Detect the smallest objects 检测最小物体	Entry cable 出线方式
	CR-1000 CR-1000/15D	NPN.NO.NC	▆ ▆ ▆ ▆ ▆ ▆ ▆ 10m	φ5不透明物体	φ4×2M/3-wires(3线制)+φ4×2M/2-wires(2线制) 或引线连接器式
	CR-1000P CR-1000P/15D	PNP.NO.NC
	CR-500 CR-500/15D	NPN.NO.NC	▆ ▆ ▆ ▆ 5m	φ3不透明物体	φ4×2M/3-wires(3线制)+φ4×2M/2-wires(2线制) 或引线连接器式
	CR-500P CR-500P/15D	PNP.NO,NC
	CR-200 CR-200/15D	NPN.NO.NC	▆ ▆ ▆ 2m	φ5不透明物体	φ4×2M/3-wires(3线制) 或引线连接器式
	CR-200P CR-200P/15D	PNP.NO.NC
	CR-100 CR-100/15D	NPN.NO.NC	▆ ▆ 100cm	10mm×10mm白纸	φ4×2M/3-wires(3线制) 或引线连接器式
	CR-100P CR-100P/15D	PNP.NO.NC
	CR-40 CR-40/15D	NPN.NO.NC	▆ 40cm	10mm×10mm白纸	φ4×2M/3-wires(3线制) 或引线连接器式
	CR-40P CR-40P/15D	PNP.NO.NC
	CR-10 CR-10/15D	NPN.NO.NC	■10cm	10mm×10mm白纸	φ4×2M/3-wires(3线制) 或引线连接器式
	CR-10P CR-10P/15D	PNP.NO.NC
注：带“/15D”表示为150mm出线的连接器式；“Z”表示为抗阳光型，“P”表示PNP。
简易型
	CR-500 CR-500/15D	NPN.NO.NC	▆ ▆ ▆ ▆ 5m	φ3不透明物体	φ4×2M/3-wires(3线制)+φ4×2M/2-wires(2线制) 或引线连接器式简易型不带电位器调节，NC或NO不可调。
	CR-500P CR-500P/15D	PNP.NO,NC
注：带“/15D”表示为150mm出线的连接器式；“Z”表示为抗阳光型，“P”表示PNP。

Specifications/规格表

Emitting light/发光源	RedLED(红光LED)：630nm
Operating voltage/ 工作电压	DC:10～30VDC±10%(Ripple P-P:10%Max)
Current consumption/ 消耗电流	15mA Max
Load current/ 负载电流	100mA Max at DC 24V
Output type/输出模式	N=NPN.NO.NC P=PNP.NO.NC
Protection circuit/保护电路	Reversed supply ciruit protection,short citcuit protection output 电源反接保护及输出短路保护
Response time/ 反应时间	0.3 ms Max
Insulation resistance/隔离阻抗	20M Ωmin.(DC500V)
Voltage withstandatility/绝缘耐压	AC1000V 60Hz for 60 Sec
Operating temperature/ 工作温度范围	-10°C～+45°C(No freezing allowed 不可结霜，结冰)
Ambient hunidity/工作时温度	35%~85%RH相对温度
Storage temperarure/储存时温度	-10°C～+55°C(No freezing allowed 不可结霜，结冰)
Storage hunidity/储存时温度	35%~95%RH相对温度
Material/外观材质	ABS
Wiring method/出线方式	φ4×2M/3-wires(3线制)/φ4×2M/2-wires(2线制)
Protection degree/ 防水等级	IP64 可定做IP67
Weight/重量	Approx.20g

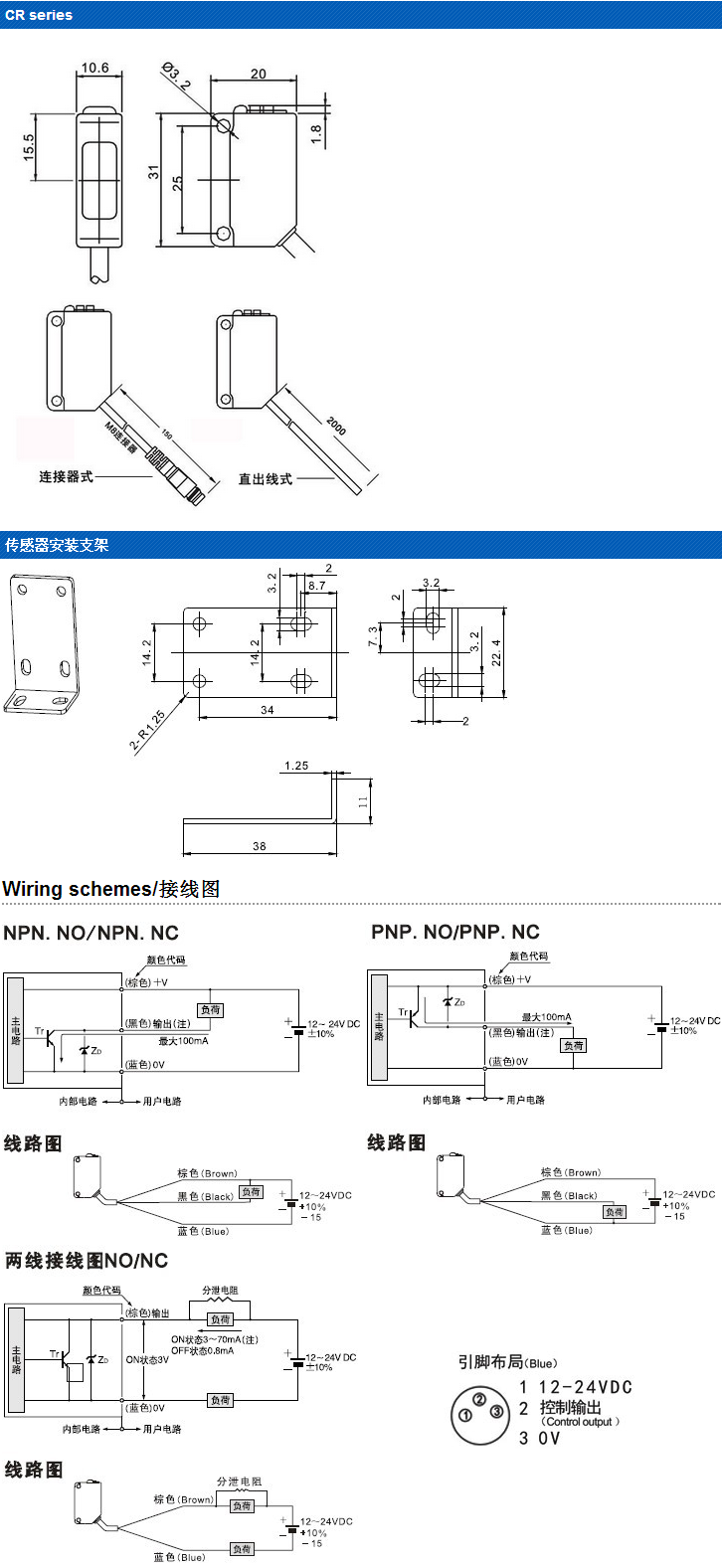

尺寸图
