位移传感器JGWY3系列
位移传感器JGWY3系列，小体积，高性能。 |
| |
| Feature/特点 |
一、超小尺寸，适用于各种安装环境；
二、4位数字显示，内置控制器；
三、具有媲美高端的高性能；
四、分辨率最小达10微米；

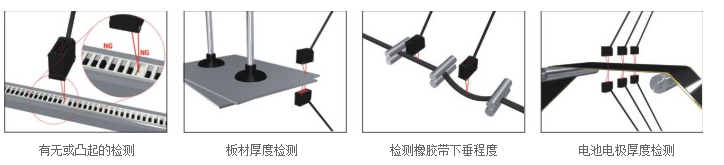

Application/应用实例
|
Model/型号
| 种类 |
检测范围 |
分辨率 |
类比输出 |
型号 |
 |
█ 25~35mm |
10μm |
0~5V |
JGWY3-30NV |
| █ █ 35~65mm |
30μm |
0~5V |
JGWY3-50NV |
| █ █ █ 65~135mm |
70μm |
0~5V |
JGWY3-100NV |
Specifications/规格表
| 型号 |
类比电流输出型
类比电压输出型 |
JGWY3-30NV |
JGWY3-50NV |
JGWY3-100NV |
| 检测距离 中心位置 |
30mm |
50mm |
100mm |
| 检测范围 |
±5mm |
±5mm |
±5mm |
| 光源 |
介质波长 |
红色半导体激光，波长： 655 nm |
| 最大输出功率 |
Max. output: 1mW |
| 激光等级 |
ClassⅡ |
| 光点大小*1 |
50μm |
70μm |
100μm |

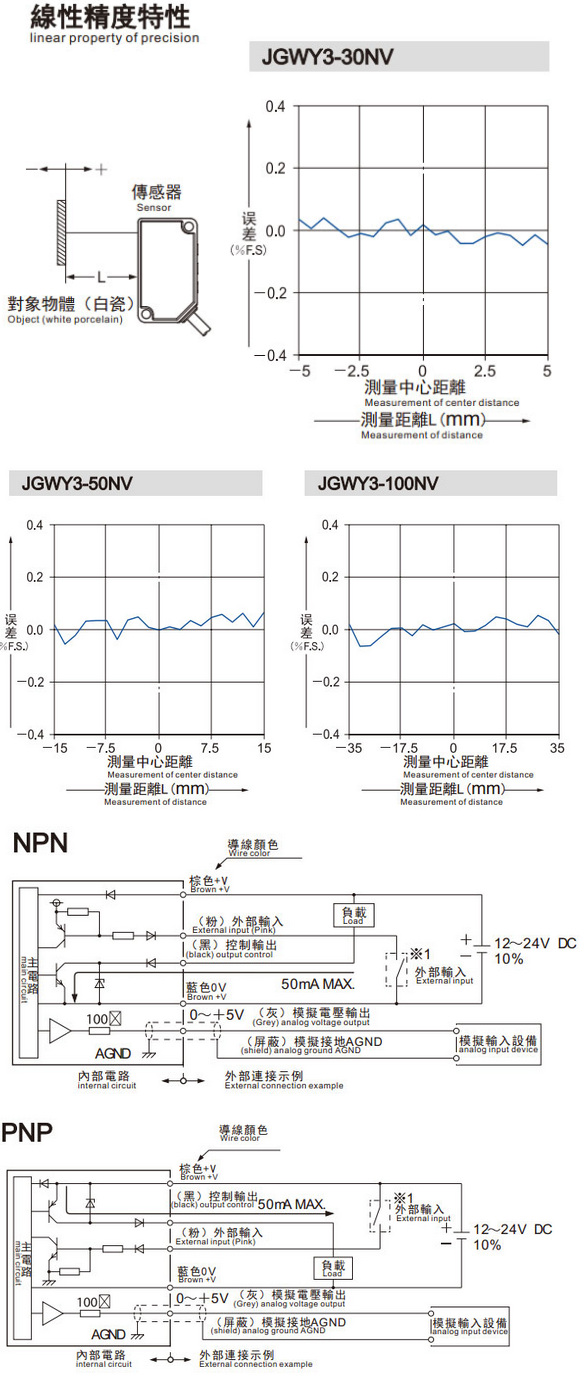

| 线性精度 |
0.1% of F.S. |
| 分辨率*2 |
10μm |
30μm |
70μm |
| 反应时间 |
1.5ms/5ms/10ms可切换 |
| 温度漂移特性（参考值） |
±0.03% / ℃ of F.S |
| 控制输出 |
NPN输出型
NPN开路集电极晶体管
最大流入电流：50mA
外加电压：30VDC以下控制和0V之间
剩余电源：1.5V以下（流入电流50mA
漏电流：0.1mA以下 |
PNP输出型
PNP开路集电极晶体管
最大流入电流：50mA
外加电压：30VDC以下控制和+V之间
剩余电源：1.5V以下（流入电流50mA时）
漏电流：0.1mA以下 |
| 输出动作 |
入光时ON/非入光时ON 可切换 |
| 短路保护 |
配备（自动复位式） |
| 电源电压 |
12~24VDC ±10% 脉动P-P 10% |
| 模拟电压输出 |
输出范围：0~5V(正常)；5.2V(警报时) 输出抗阻100Ω |
| 外部输入 |
NPN输入型 |
无触点输入
输入条件：+8~+VDC或开路（无效） 0~+1.2VDC(有效)
输入阻抗：约10kΩ |
| PNP输入型 |
无触点输入
输入条件：0~+0.6VDC或开路（无效）+4~+VDC(有效)
输入阻抗：约10kΩ |
| 污染度 |
2 |
| 使用标高 |
2000m以下 |
| 保护结构 |
IP67 |
| 使用环境温度 |
-10~45℃ / 35~85% RH 无结冰 / 储存时： -20~60℃ |
| 环境照度 |
白炽灯：受光面照明度 3000Lux以下 |
| 材质 |
外壳 ：铝/铸件 / 前 盖板：丙烯基 |

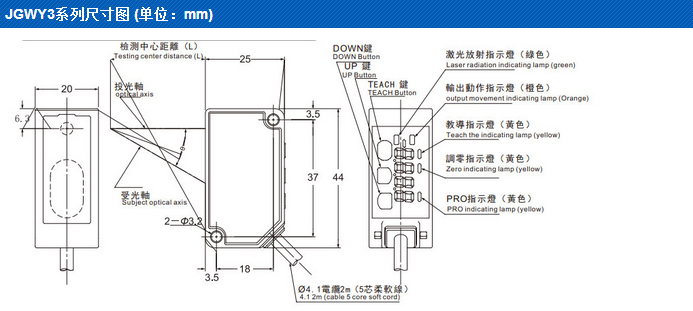

尺寸图
