NewLaser sensor

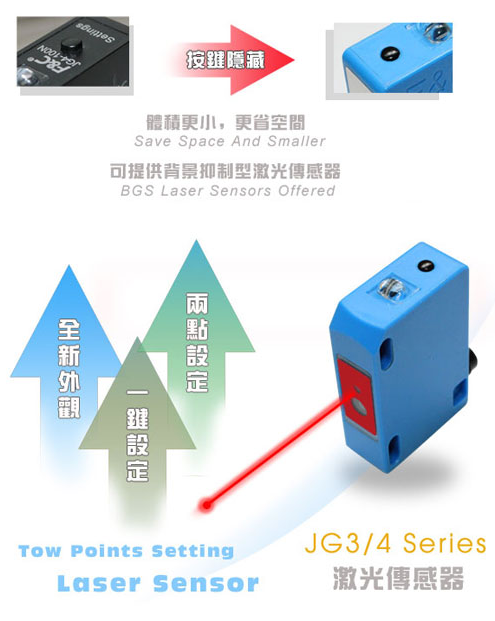

JG3/JG4SeriesLaser sensor
JG3/JG4可在高亮背景下检测细小物体的Laser sensor

　Feature

一、适用于需要忽略背景干扰的检测；
二、用于检测细小物体或长距检测；
三、大功率Red激光光源；
四、聚焦型小光点，一按键实现所有的设置；
五、采用金属外壳,带S100/300是塑料外壳。

Procurement

Type	Product图	Model	Output信号	Detection distance	最小检测物/光斑	出Line方式
漫反射		JG4-100N	NPN.NO.NC	▆ ▆ 100 mm	Φ1.0mm	Φ4×2M/3-wire M8 connector
		JG4-100P	PNP.NO.NC
		JG4-300N	NPN.NO.NC	▆ ▆ ▆ 300 mm	Φ2.0mm	Φ4×2M/3-wire M8 connector
		JG4-300P	PNP.NO.NC
		JG4-YZ100N	NPN.NO.NC	▆ ▆ 100 mm	Φ1*10mm （Line性光斑）	Φ4×2M/3-wire M8 connector
		JG4-YZ100P	PNP.NO.NC
		JG4-YZ300N	NPN.NO.NC	▆ ▆▆ 300 mm	Φ1.5*40mm （Line性光斑）	Φ4×2M/3-wire M8 connector
		JG4-YZ300P	PNP.NO.NC
		JG3-S100N	NPN.NO.NC	▆ ▆ 100 mm	Φ1.0mm	Φ4×2M/3-wire M8 connector
		JG3-S100P	PNP.NO.NC
		JG3-S300N	NPN.NO.NC	▆ ▆▆ 300 mm	Φ2.0mm	Φ4×2M/3-wire M8 connector
		JG3-S300P	PNP.NO.NC

Type	Product图	Model	Output信号	Detection distance	最小检测物/光斑	出Line方式
漫反射		JG4-BGS100N	NPN.NO.NC	▆ ▆ 100 mm	Φ1.5mm	Φ4×2M/3-wire M8 connector
		JG4-BGS100P	PNP.NO.NC

Specifications

Model/Model	Diffuse reflection式
	JG3/JG4-100N	JG3/JG4-300N	JG4-YZ100	JG-YZ300
Detection distance/Detection distance	100mm	300mm	100mm	300mm
Light spot/光斑大小	1mm	2mm	1mm	2mm
Mini detection object/最小检测物	0.5mm	1mm	Φ1*10mm	Φ1.5*40mm
Light source/发光源	激光光源
Operation voltage/工作电压	DC 12~24V 包括10%连波值（P-P）
Current consumption/消耗电流	100mA max
JEC/JIStype/JEC/JIS类	ClassⅡ
Response time/响应时间	0.5ms
Differential/应差	不Super过设定两点距离的20%（根据两点间距及反射光强自动设定）
Detection&blind area/检测与设定盲区	>=35mm
Mechanical reliability/机械可靠性	振动：No固定方向 5—50Hz 1小时自由落体：2m高度，10次
Electrical reliability/电气可靠性	电气稳定性保护/过电流保护/过电压保护逆电流保护/负载过流保护/250mA 接Line保护/反接保护/短路保护
Mode of operation/运作模式	Light-on/Dark-on 按钮15秒自动切换，默认模式Dark-on
	指示灯，Red显示Output，Green稳定灯，默认模式Dark-on
Operating temperature/工作温度	-20~+70℃(不可结霜、结冰)
Operating humidity/工作湿度	35~85℃ RH 相对湿度
Sensitivity adjustment/灵敏度调整	按钮自动调节
Output control/Output控制	NPN / PNP 开路集电极 100mA max DC 24V
Ambient light/环境灯	5000 lux (白炽灯) ； 20000lux （阳光）
Crust material/外观材质	AL

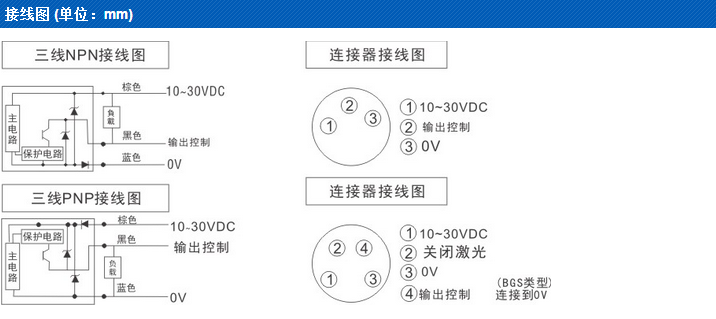

Wiring method/出Line方式	M8 connector
Weight/重量	约100g

注：可定制拖链电Line。

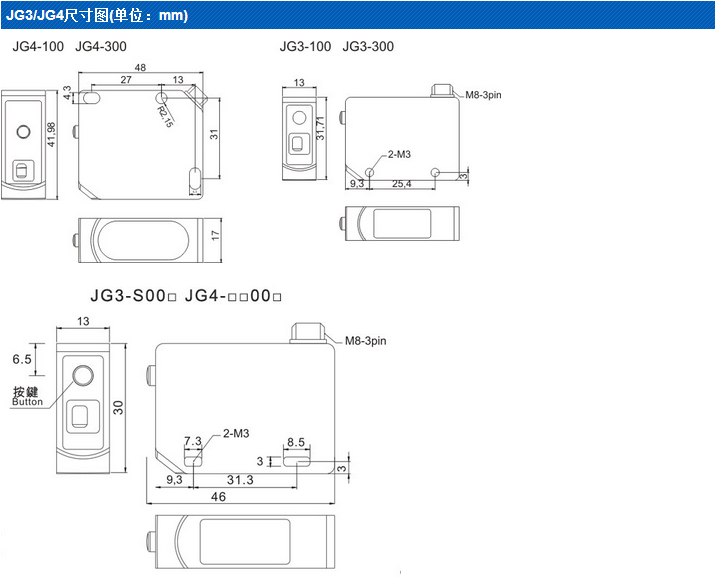

DiMensions Dimension chart（mm）
